S717压缩机单端面干气密封
使用参数
● 压力：≤10MPa
● 温度：-60~200℃
● 轴径：25~270mm
● 转速：≤50000r/min
● 线速度：≤180m/s
以上使用参数极限值并非同时满足，特殊应用可特殊设计。
产品描述
● 密封面非接触运行
● 摩擦副单级布置，轴向尺寸紧凑，节省空间
● 动环外圆包围设计，有效减小动环碎裂对设备的损伤

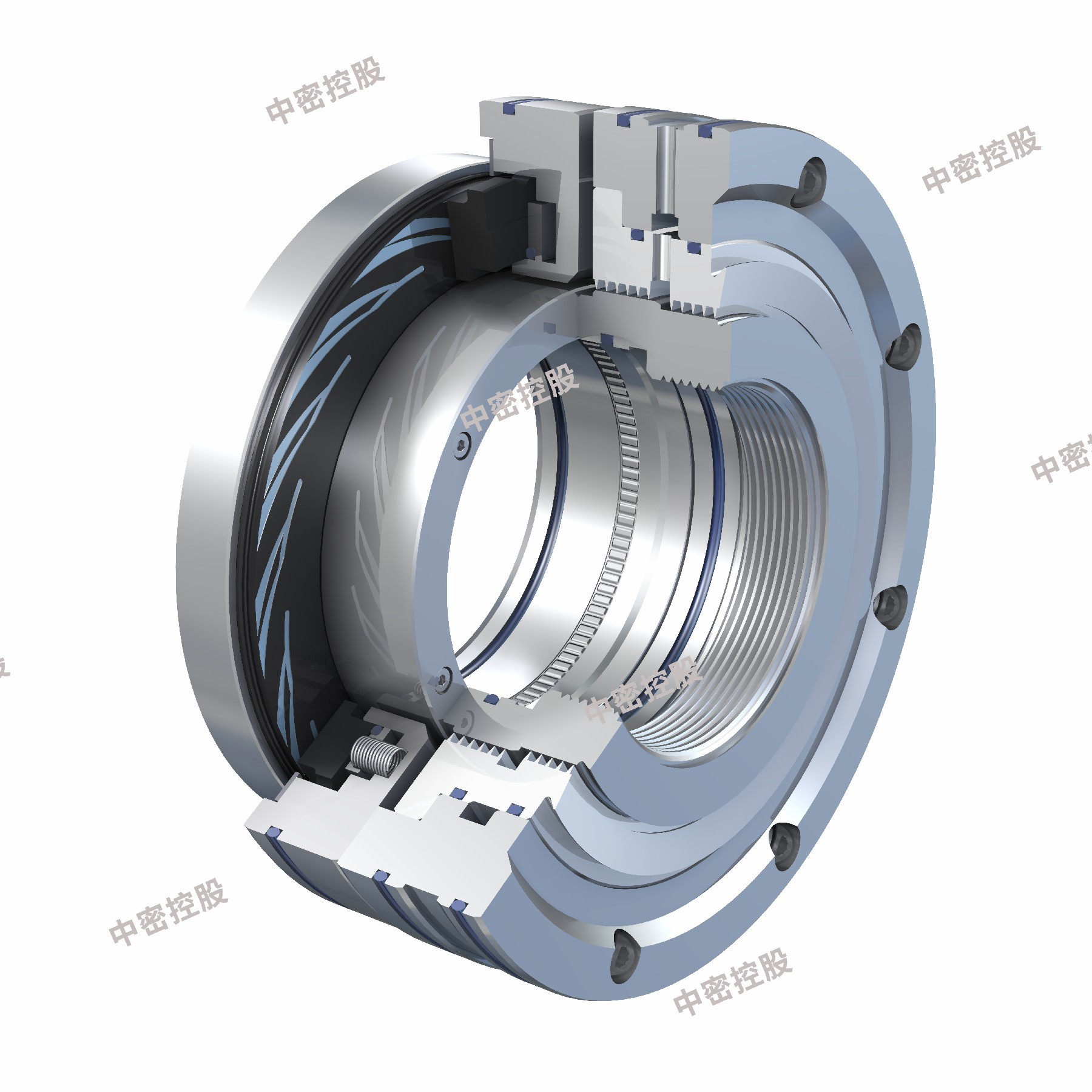

● 单向槽和双向槽可选
● 集装式结构，安装、拆卸方便
● 适应于允许工艺介质泄漏至大气的场合
典型应用
● 氮压机
● 二氧化碳压缩机
● 空压机
● 多轴齿轮式压缩机

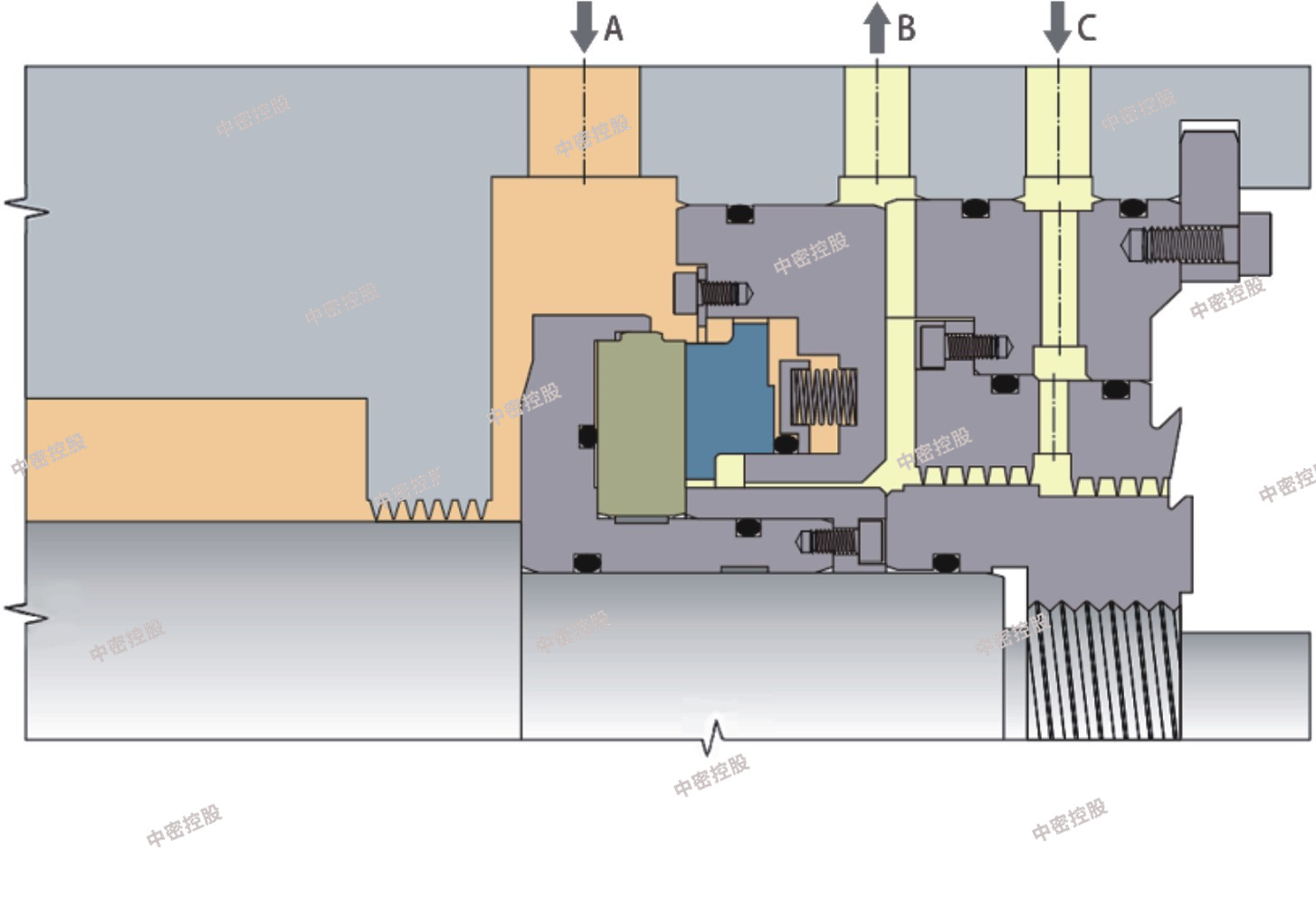

接口明细
● A 密封气 出口工艺气/外部气源
● B 泄漏气 排火炬/室外安全排放
● C 隔离气 氮气/仪表风，优先选择氮气
材料及配置
|
分类 |
零件 |
标准材料 |
可选配置 |
|
摩擦副 |
动环 |
碳化硅 |
硬质合金、氮化硅 |
|
静环 |
石墨 |
碳化硅(涂层) |
|
|
弹性元件 |
弹簧 |
哈氏合金 |
Inconel718 |
|
金属结构件 |
轴套 |
1Cr13、2Cr13 |
17-4PH、2205、316L |
|
腔体 |
|||
|
副密封 |
橡胶O形圈 |
氟橡胶 |
全氟醚橡胶、氟硅橡胶 |
|
辅助密封 |
橡胶O形圈 |
氟橡胶 |
全氟醚橡胶、氟硅橡胶 |
|
隔离密封 |
/ |
梳齿密封 |
碳环密封 |
根据不同的使用工况、客户需求、执行标准及应用场合，确定最佳的材料配置。
