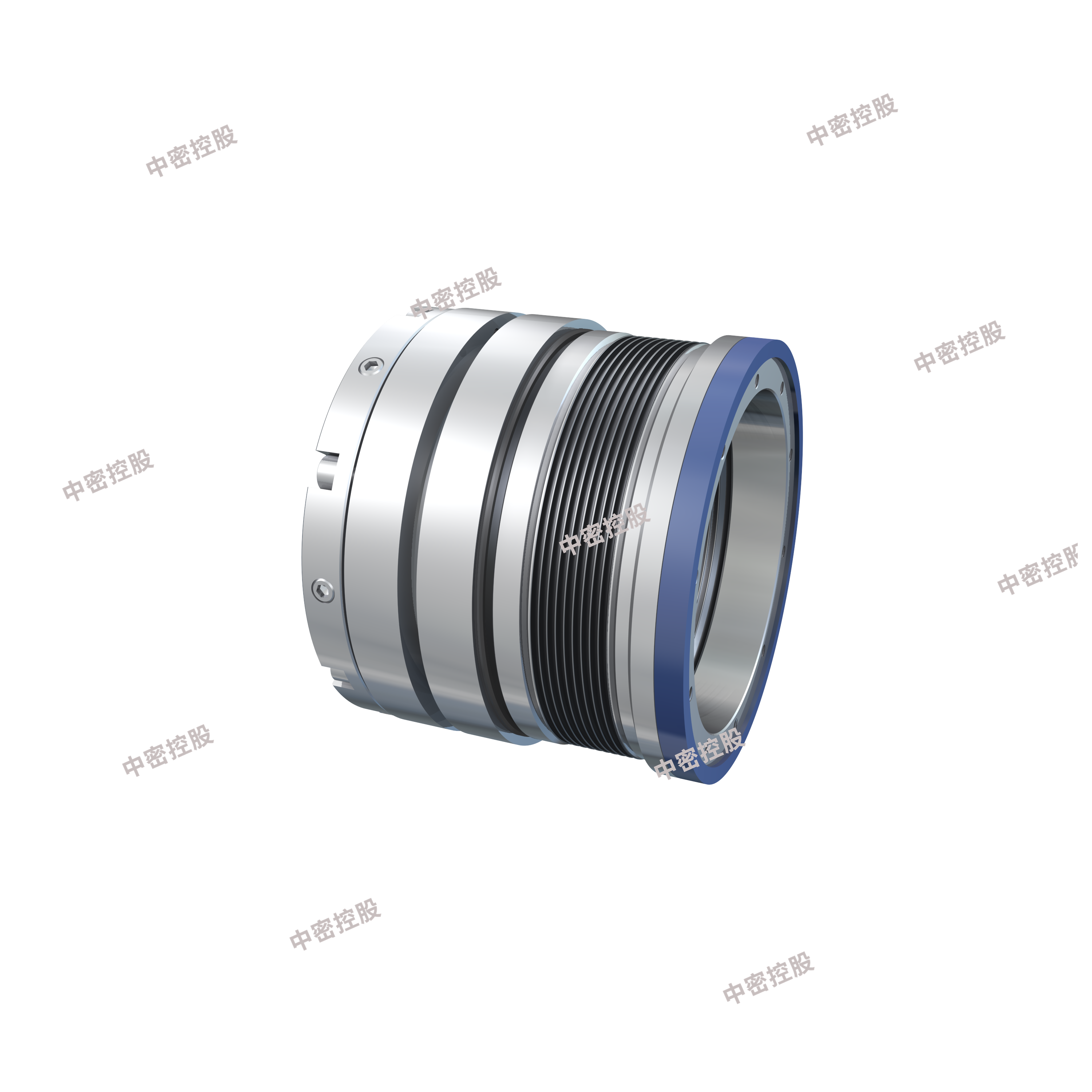

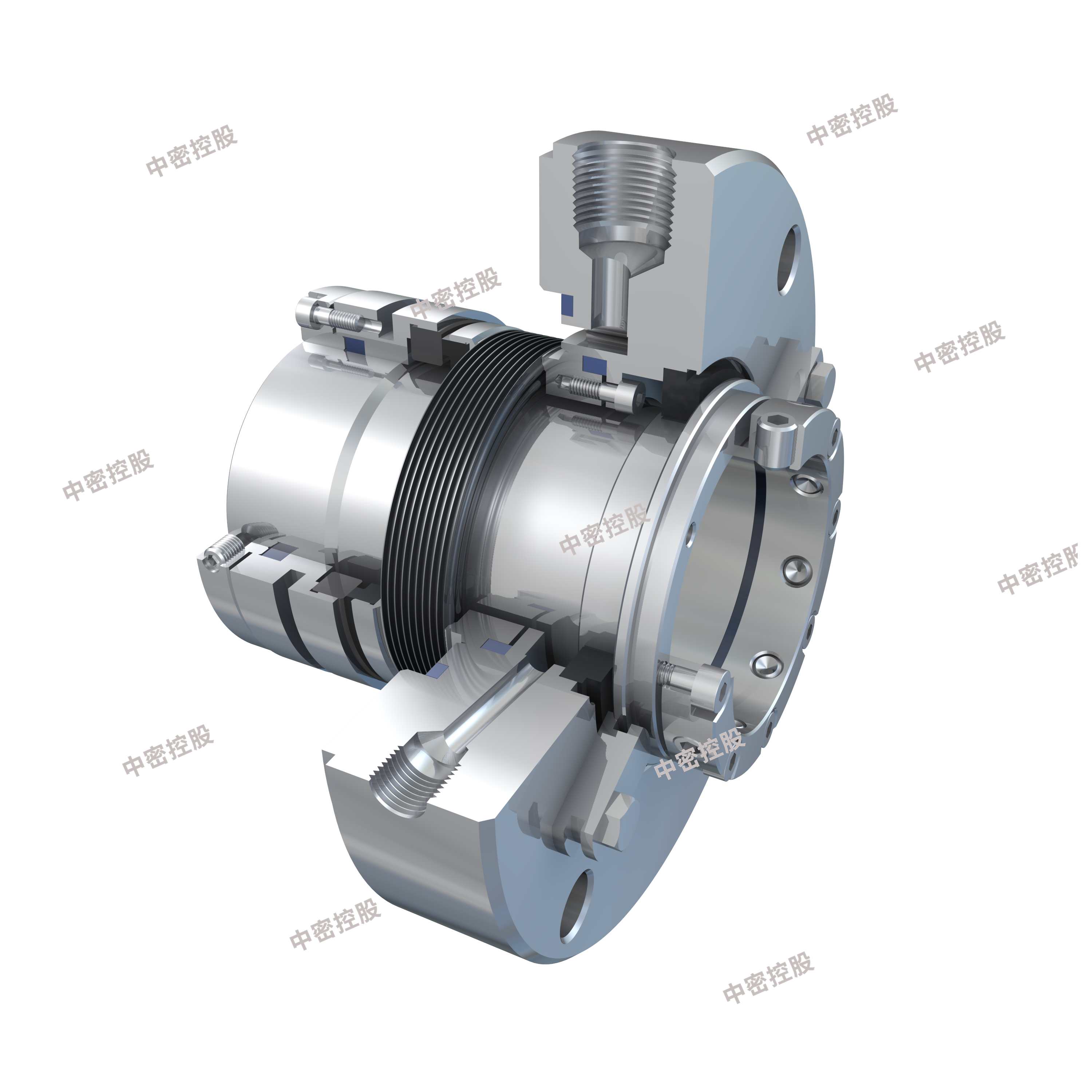

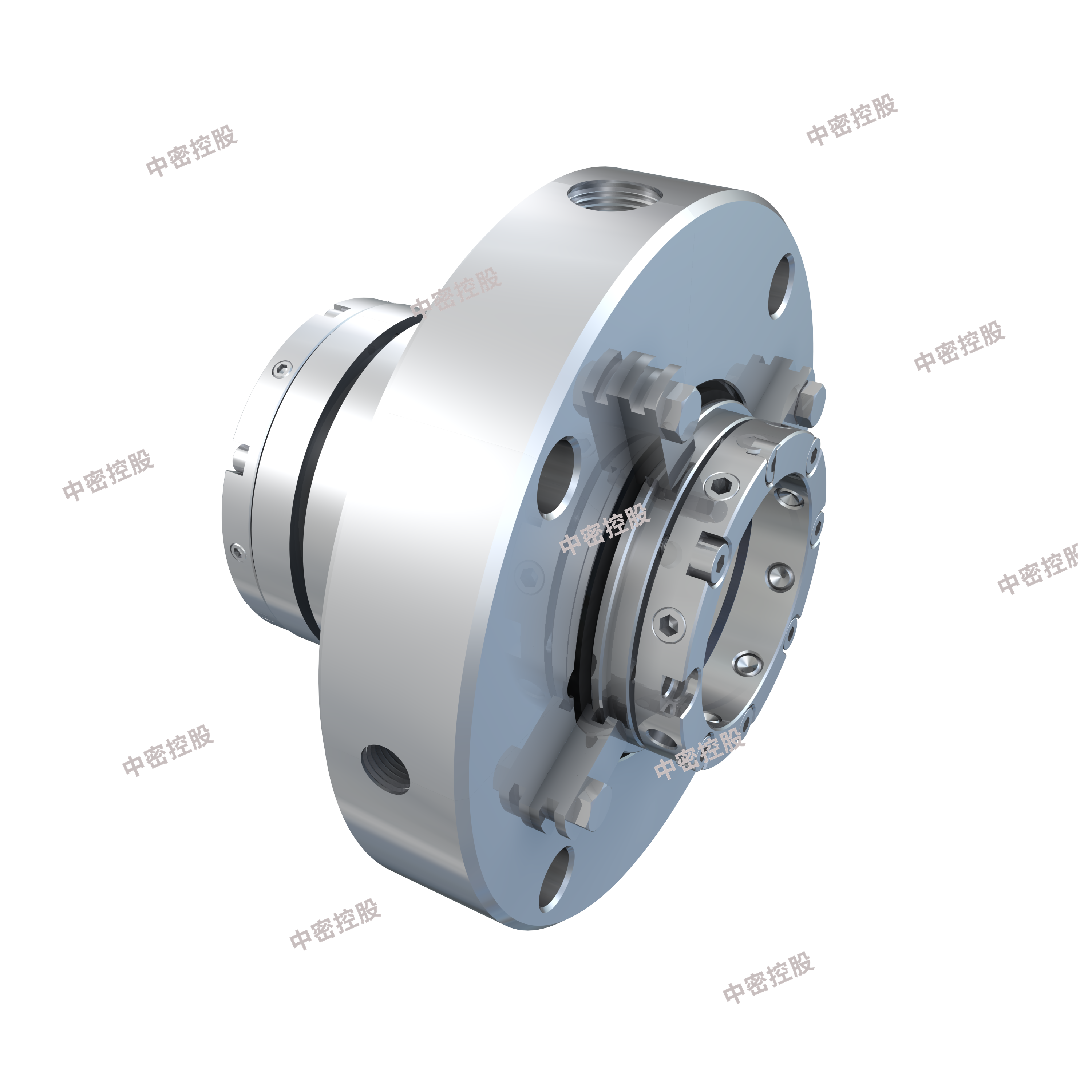

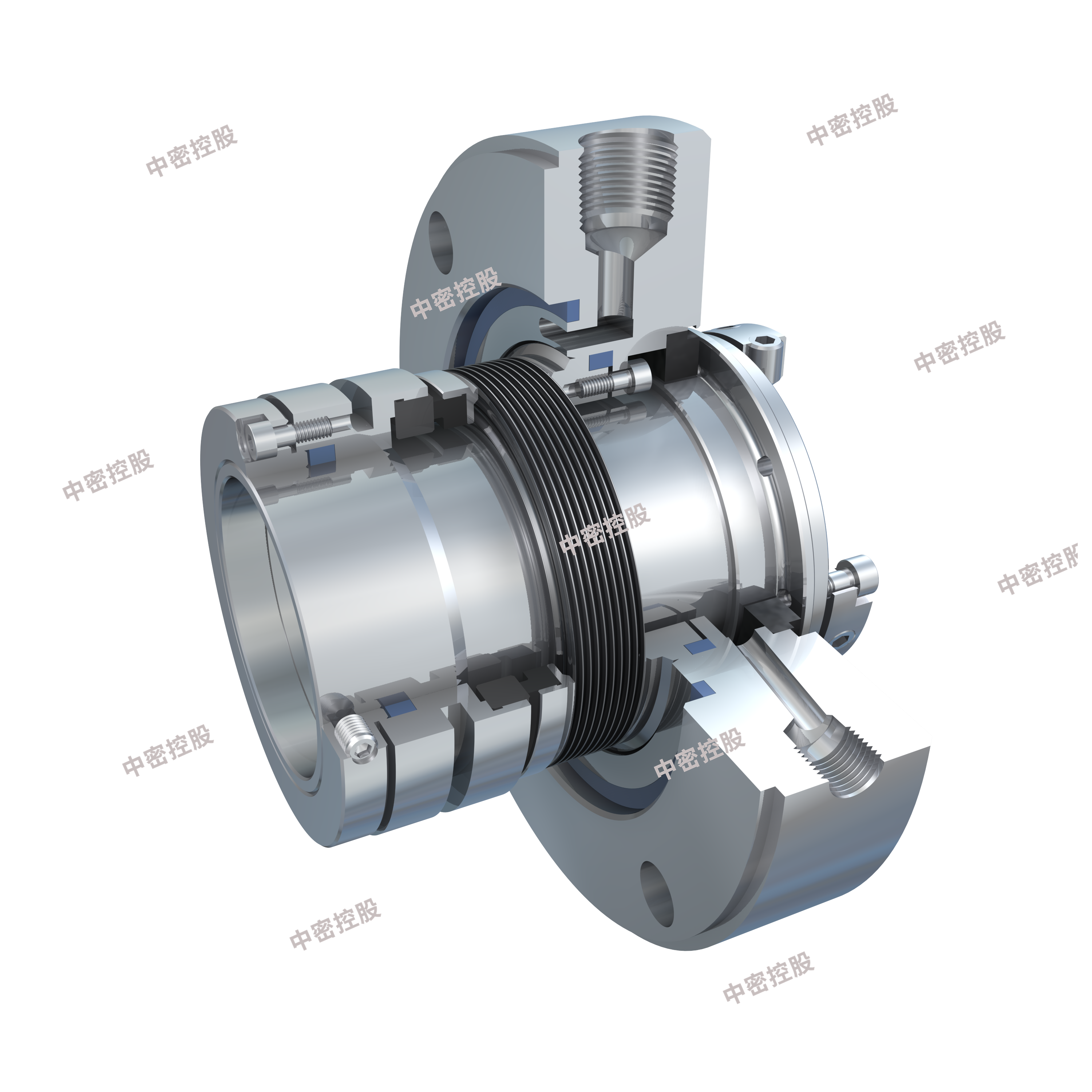

CMB54单端面静止型波纹管密封
使用参数
● 压力：≤2.5MPa
● 温度：-120~400℃
● 轴径：20~120mm
● 转速：≤3600r/min
● 线速度：≤50m/s
产品描述
● 标准化波纹管制造工艺，强度高、耐疲劳
● 特殊设计非补偿环结构，可避免端面应力变形
● 静止式结构，适合大轴径、高转速的工况
● 适用于常规低温和高温工况，配置急冷吹扫系统，在高温下通蒸汽避免端面内侧结焦，
低温时通氮气防止结冰

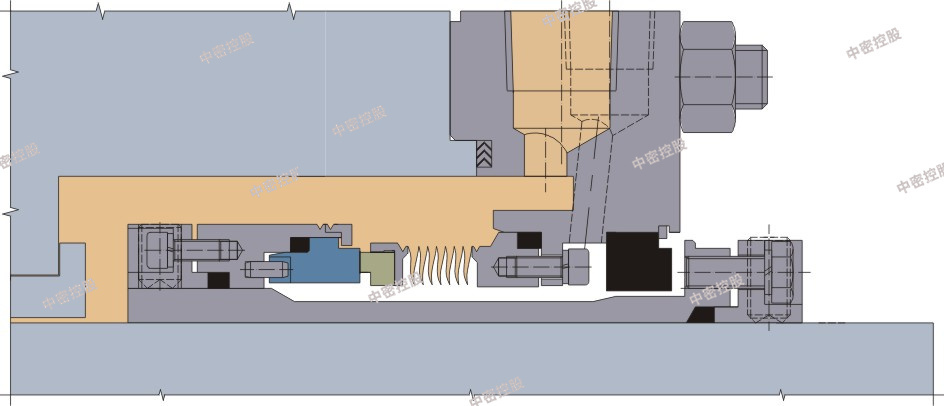

结构特点
● 波纹管静止型
● 特殊结构非补偿环
● 辅助密封为柔性石墨
● 标准节流套
典型行业及应用
● 炼油及石油化工
● 化学工业
● 煤化工
● 通用工业
常用冲洗方案
● 介质侧：API682 PLAN 01、02、11、21、32
● 大气侧：API682 PLAN 61、62
材料及配置
|
分类 |
零件 |
标准材料 |
可选材料 |
|
摩擦副 |
动环 |
硬质合金 |
碳化硅 |
|
静环 |
石墨 |
硬质合金 |
|
|
弹性元件 |
金属波纹管 |
Inconel718 |
哈氏合金 |
|
金属结构件 |
轴套 |
316L |
2205、17-4PH |
|
压盖 |
|||
|
辅助密封 |
矩形圈 |
柔性石墨 |
/ |
